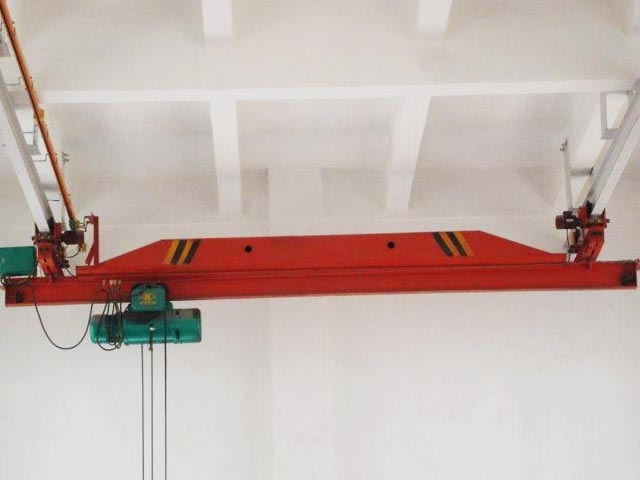

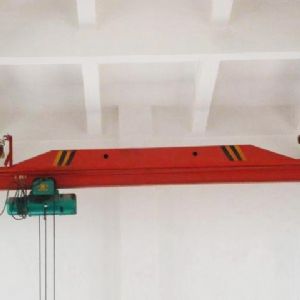

LXB type explosion-proof electric single beam suspension crane is designed on the basis of "LX" according to GB3836.1-2000 "explosive environment explosion-proof electrical equipment" and GB3836.2-2000 "explosive environment electrical equipment "d"" It has the characteristics of reasonable structure, beautiful appearance and strong explosion-proof. The whole machine is used with HB (BCD) and HBS (BMD) type explosion-proof electric hoist. The lifting capacity is 1-10 tons, the span is 7.5-22.5 meters, the working level is A3-A4, and the working environment is -25°C-+40°C. The explosion-proof grades are ExdIIBT4 and ExdIICT4 respectively.
Performance parameter table
| Track surface width | Explosion-proof grade | |||
| T1 | T2 | T3 | T4 | |
| ⅡA | Propane, ethane, carbon monoxide, acetone, acetic acid, ammonia, acetone, acetic acid, ammonia, pyridine, etc. | Ethanol, ethane, propane, acetic acid, ethyl ester, dichloroethane, vinyl chloride, ethyl chloride, dimethylamine, etc. | Pentane, decane, turpentine, naphtha, petroleum (including gasoline), thinner oil, pentanol, etc. | Acetaldehyde, trimethylamine, etc. |
| ⅡB | Propyne, acrylonitrile, hydrogen cyanide, gas, etc. | Ethylene, ethylene oxide, methyl acrylate, furan, etc. | Methyl ether, acrolein, hydrogen sulfide, etc. | Ethyl methyl ether, diethyl ether, dibutyl ether, tetrachloroethylene, etc. |
| ⅡC | Hydrogen, water gas | Acetylene | ||
Technical Parameters
| model | LX0.5-S | LX1-S | |||||||||||||||||||||||||||||
| Lifting capacity(t) | 0.5 | 1 | |||||||||||||||||||||||||||||
| Operating agencies | speed(m/min) | 20 30 | 20 30 | ||||||||||||||||||||||||||||
| Electric motor | model | ZDY I 12-4 | ZDY1 12-4 | ||||||||||||||||||||||||||||
| power(kw) | 0.4x2 | 0.4x2 | |||||||||||||||||||||||||||||
| Electric hoist | model | HB | HBS | HB | HBS | ||||||||||||||||||||||||||
| Lifting height(m) | 6 9 12 18 | 6 9 12 18 | |||||||||||||||||||||||||||||
| speed | Lifting | (m/min) | 8 | 8/0.8 | 8 | 8/0.8 | |||||||||||||||||||||||||
| Run | 20 | 30 | 20 | 30 | |||||||||||||||||||||||||||
| Working level | A3-A5 | A3-A5 | |||||||||||||||||||||||||||||
| Power supply | Three-phase communication 380V 50Hz | ||||||||||||||||||||||||||||||
| Wheel diameter(mm) | 130 | ||||||||||||||||||||||||||||||
| I-beam track | 120a-132c | ||||||||||||||||||||||||||||||
| span | (m) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
| Machine length | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||
| Wheel pressure | ≤ | (kN) | 4.7 | 4.8 | 5.1 | 5.2 | 5.3 | 5.9 | 6.0 | 6.2 | 6.4 | 6.5 | 7.1 | 7.3 | 7.5 | 7.7 | 7.4 | 7.5 | 7.9 | 8.0 | 8.2 | 8.7 | 8.9 | 9.1 | 9.3 | 9.5 | 10.3 | 10.5 | 10.7 | 10.9 | |
| ≥ | 1.2 | 1.3 | 1.6 | 1.7 | 1.9 | 2.4 | 2.6 | 2.7 | 2.9 | 3.1 | 3.7 | 3.9 | 4.1 | 4.3 | 1.3 | 1.4 | 1.8 | 2.0 | 2.2 | 2.7 | 2.9 | 3.0 | 3.2 | 3.4 | 4.5 | 4.7 | 4.9 | 5.1 | |||
| Quality | 0.67 | 0.70 | 0.82 | 0.87 | 0.92 | 1.14 | 1.21 | 1.28 | 1.47 | 1.54 | 1.71 | 1.79 | 1.87 | 1.95 | 0.76 | 0.79 | 0.94 | 1.01 | 1.08 | 1.28 | 1.36 | 1.43 | 1.50 | 1.58 | 1.97 | 2.05 | 2.1.3 | 22 | |||

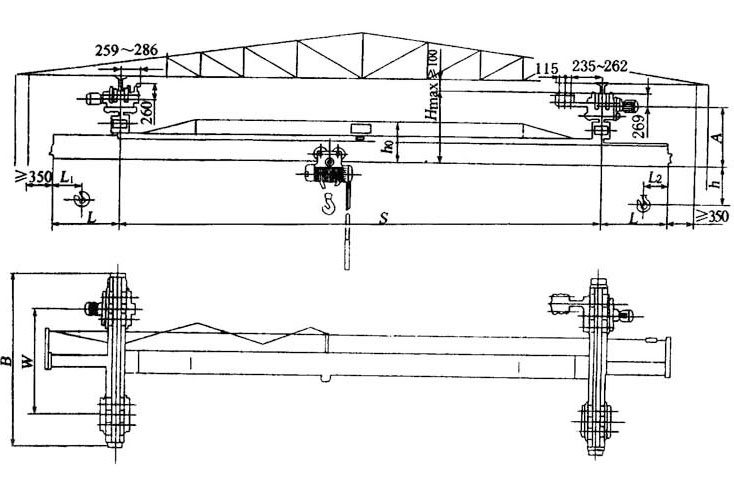

| Dimensions | A | (mm) | 512 | 562 | 592 | 562 | 592 | 612 | |||||||||||||||||||||||
| h | 550 | 660 | |||||||||||||||||||||||||||||
| h0 | 273 | 328 362 | 328 | 362 | 600 | ||||||||||||||||||||||||||
| Hmax | 831 861 | 831 | 861 | 881 | |||||||||||||||||||||||||||
| L | 1000 | 750 | 1000 | ||||||||||||||||||||||||||||
| L1 | 234 | 256 | |||||||||||||||||||||||||||||
| L2 | 154 | 154 | |||||||||||||||||||||||||||||
| B | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | |||||||||||||||||||||||||
| W | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | |||||||||||||||||||||||||
| model | LX2-S | LX0.5-S | |||||||||||||||||||||||||||||
| Lifting capacity(t) | 2 | 0.5 | |||||||||||||||||||||||||||||
| Operating agencies | speed(m/min) | 20 30 | 20 30 | ||||||||||||||||||||||||||||
| Electric motor | model | ZDY I 12-4 | ZDY I 21-4 | ||||||||||||||||||||||||||||
| power(kw) | 0.4x2 | 0.4x2 | |||||||||||||||||||||||||||||
| Electric hoist | model | HB | HBS | HB | HBS | ||||||||||||||||||||||||||
| Lifting height(m) | 6 9 12 18 | 6 9 12 18 | |||||||||||||||||||||||||||||
| speed | Lifting | (m/min) | 8 8/0.8 | 8 | 8/0.8 | ||||||||||||||||||||||||||
| Run | 20 30 | 20 | 30 | ||||||||||||||||||||||||||||
| Working level | A3-A5 | A3-A5 | |||||||||||||||||||||||||||||
| Power supply | Three-phase communication 380V 50Hz | 380V 50Hz 3PH | |||||||||||||||||||||||||||||
| Wheel diameter(mm) | 130 | ||||||||||||||||||||||||||||||
| I-beam track | 120a-132c | ||||||||||||||||||||||||||||||
| span | (m) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
| Machine length | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||
| Wheel pressure | ≤ | (kN) | 13.0 | 13.2 | 13.4 | 13.6 | 13.8 | 14.4 | 14.6 | 14.8 | 15.0 | 15.2 | 15.8 | 16.0 | 16.2 | 16.4 | 18.5 | 18.7 | 18.9 | 19.2 | 19.4 | 19.9 | 20.1 | 20.4 | 20.7 | 20.9 | 21.2 | 21.5 | 21.7 | 22.0 | |
| ≥ | 1.5 | 1.7 | 1.9 | 2.1 | 2.3 | 3.2 | 3.4 | 3.6 | 3.8 | 4.0 | 4.5 | 4.7 | 4.9 | 5.1 | 2.0 | 2.2 | 2.4 | 2.7 | 2.9 | 3.4 | 3.6 | 3.9 | 4.2 | 4.4 | 4.7 | 5.0 | 5.2 | 5.5 | |||
| Quality | 0.92 | 0.99 | 1.07 | 1.14 | 1.22 | 1.55 | 1.63 | 1.71 | 1.79 | 1.87 | 2.06 | 2.14 | 2.22 | 2.30 | 1.14 | 1.22 | 1.30 | 1.38 | 1.48 | 1.65 | 1.75 | 1.85 | 1.95 | 2.05 | 2.19 | 2.29 | 2.39 | 2.49 | |||
| Dimensions | A | (mm) | 592 | 612 | 642 | ||||||||||||||||||||||||||
| h | 840 | 930 | |||||||||||||||||||||||||||||
| h0 | 362 | 600 | 630 | ||||||||||||||||||||||||||||
| Hmax | 861 | 881 | 900 | ||||||||||||||||||||||||||||
| L | 750 | 1000 | 750 | 1000 | |||||||||||||||||||||||||||
| L1 | 277.5 | 278.5 | |||||||||||||||||||||||||||||
| L2 | 152.5 | 151 | |||||||||||||||||||||||||||||
| B | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | |||||||||||||||||||||||||
| W | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | |||||||||||||||||||||||||
| model | LX1-S | LX2-S | |||||||||||||||||||||||||||||
| Lifting capacity(t) | 1 | 2 | |||||||||||||||||||||||||||||
| Operating agencies | speed(m/min) | 20 30 | 20 30 | ||||||||||||||||||||||||||||
| Electric motor | model | ZDY1 21-4 | ZDY I 21-4 | ||||||||||||||||||||||||||||
| power(kw) | 0.4x2 | 0.4x2 | |||||||||||||||||||||||||||||
| Electric hoist | model | HB | HBS | HB | HBS | ||||||||||||||||||||||||||
| Lifting height(m) | 6 9 12 18 | 6 9 12 18 | |||||||||||||||||||||||||||||
| speed | Lifting | (m/min) | 8 | 8/0.8 | 7 | 7/0.7 | |||||||||||||||||||||||||
| Run | 20 | 30 | 20 30 | ||||||||||||||||||||||||||||
| Working level | A3-A5 | A3-A5 | |||||||||||||||||||||||||||||
| Power supply | 380V 50Hz 3PH | ||||||||||||||||||||||||||||||
| Wheel diameter(mm) | 130 | 150 | |||||||||||||||||||||||||||||
| I-beam track | 120a-132c | 125c-163c | |||||||||||||||||||||||||||||
| span | (m) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | ||
| Machine length | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 4.0 | 5.0 | 6.5 | 7.5 | 8.5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||
| Wheel pressure | ≤ | (kN) | 29.5 | 29.7 | 29.9 | 30.2 | 30.4 | 31.0 | 31.2 | 31.6 | 31.8 | 32.0 | 32.9 | 33.2 | 33.5 | 33.8 | 5.91 | 59.4 | 60.1 | 60.4 | 60.9 | 61.2 | 61.5 | 61.9 | 62.3 | 62.9 | 63.4 | 64.1 | 64.5 | 64.9 | |
| ≥ | 2.0 | 2.2 | 2.4 | 2.7 | 2.9 | 3.5 | 3.7 | 4.0 | 4.3 | 4.5 | 5.4 | 5.7 | 6.0 | 6.3 | 3.3 | 3.7 | 4.3 | 4.6 | 5.1 | 5.4 | 5.7 | 6.2 | 6.5 | 7.1 | 7.7 | 8.3 | 8.7 | 9.1 | |||
| Quality | 1.38 | 1.46 | 1.54 | 1.62 | 1.70 | 1.92 | 2.02 | 2.12 | 2.22 | 2.32 | 2.46 | 2.56 | 2.66 | 2.76 | 2.47 | 2.61 | 2.87 | 2.98 | 3.19 | 3.31 | 3.43 | 3.61 | 3.75 | 3.98 | 4.21 | 4.48 | 4.63 | 4.79 | |||
| Dimensions | A | (mm) | 652 | 770 | 790 | 830 | |||||||||||||||||||||||||
| h | 1185 | 1350 | |||||||||||||||||||||||||||||
| h0 | 640 | 740 | 385 | 660 | 780 | 870 | |||||||||||||||||||||||||
| Hmax | 910 | 1065 | 1085 | 1125 | |||||||||||||||||||||||||||
| L | 750 | 1000 | 500 | 750 | 1000 | ||||||||||||||||||||||||||
| L1 | 301.5 | 900 | |||||||||||||||||||||||||||||
| L2 | 170 | 900 | |||||||||||||||||||||||||||||
| B | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | |||||||||||||||||||||||||
| W | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | |||||||||||||||||||||||||
